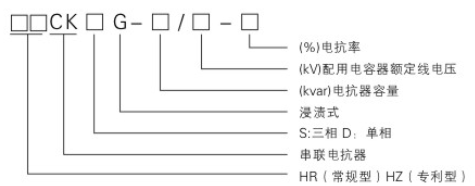

一、型号含义

二、用途
低压串联电抗器工作时，电容器在补偿容性无功率的时候，往往会受到谐波电流、合闸涌流及操作过电压的影响，造成电容器的损坏和功率因数的降低，为此需要在电容器的前端加装串联电抗器，用于抑制和吸收谐波、保护电容器，避免谐波电压、电流及冲击电压、电流的影响，改善电能质量提高系统功率因数，延长电容器的使用寿命。
三、结构特点
1.该电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。
3.线圈采用F级漆包扁线绕制，排列紧密且均匀，外表不包绝缘层，且具有极佳的美感和较好的散热性。
4.电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、热烘固化等一系列工艺流程后，使电抗器线圈和铁芯牢固成一体，大大减小了运行时的温升及噪声，有效的提高了电抗器品质因数及减少谐波的效果。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.电抗器外形尺寸参考标准柜体尺寸设计，具有体积小，接线方便、外观美等优点。
四、低压串联电抗器使用条件

1.      海拔高度不超过2000米。
2.      运行环境温度-25℃～＋45℃，相对湿度不超过90％。
3.      周围无有害气体，无易燃易爆物品。
4.      周围环境应有良好的通风条件。

一、性能及技术参数
1.      可用于电容电压为：0.4kV、0.45kV、0.48kV、0.525kV、0.66kV、0.69kV、1.14KV。
2.      电抗率为：1%、4.5%、5%、6%、7%、12%、14%
3.      绝缘等级：F级，电抗器噪声：≤45dB
4.      过载能力：≤1.35倍下连续运行
5.      三相电抗器的任意两项电抗值之差不大于±5%。

二、接线方式

七、技术参数

*以上参数仅供参考，具体参数以出厂产品为准。
